介紹一款sdh155m光端機的組網應用。多業務綜合光傳輸，光電一體機等網絡通信設備。
這是一款新一代多業務接入傳輸平臺，適合為邊緣用戶提供多業務接入與傳輸服務，可在單個緊湊受管理的節點中處理以太網、數據、語音服務及各種網絡技術的能力， ZMUX-4102MSTP設備可通過IP電路、E1電路、光纖、STM-1/4線路、無線4G、衛星，實現通信傳輸功能。
該設備可設置重要業務優先級，保證每路業務信號擁有穩定的帶寬，互不影響，確保重要業務傳輸穩定可靠。

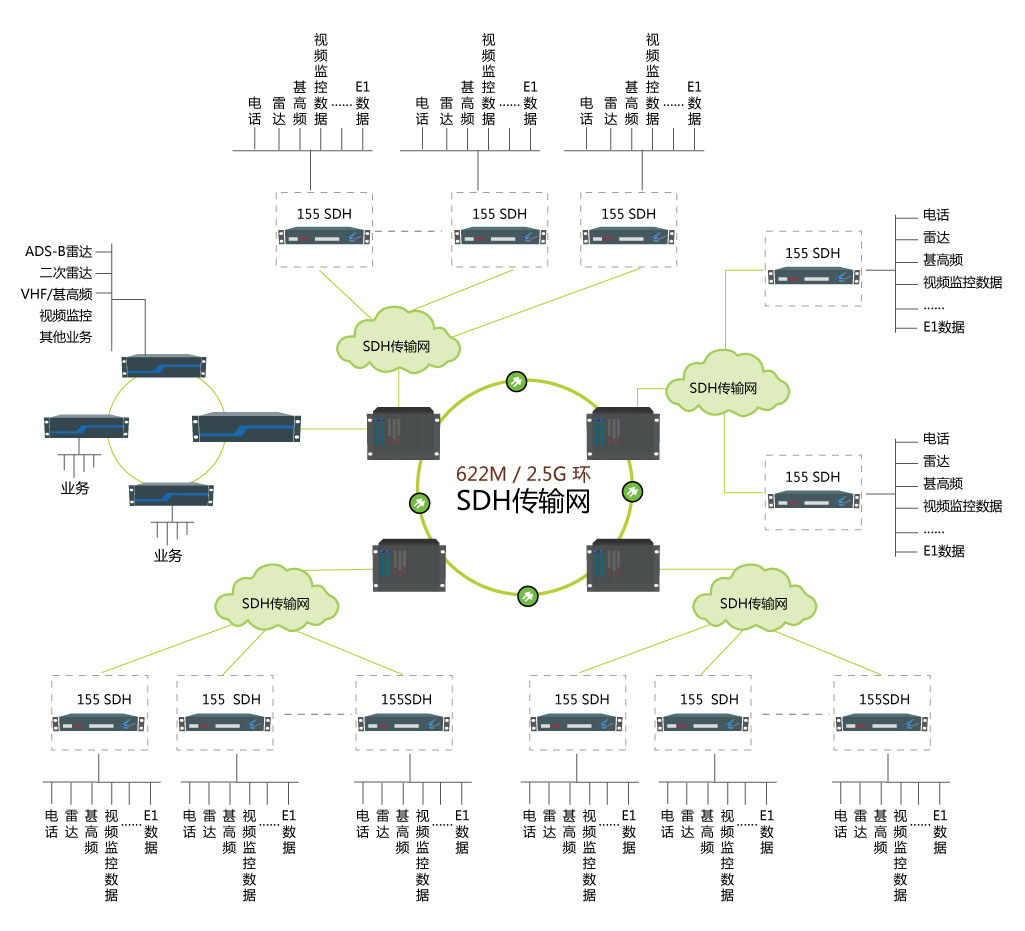

設備組網圖
功能特點
雙電源保護：可選雙電源輸入1+1保護，雙電源板冗余備份。局端設備、遠端設備，每臺設備都能提供兩塊完全獨立工作的電源板，主、備用保護。
電源監控：支持局端設備、遠端設備內置電源板工作狀態的實時監控功能，也支持外接艾默生開關電源工作狀態的實時監控功能。
雙主控保護：可選2塊主控交叉板，提供1+1備份保護。
傳輸多元化：1) 無線傳輸 可選衛星、無線4G、無線微波、無線網橋。
2) 有線傳輸 可選IP電路、E1電路、光纖、STM-1/STM-4線路。
多鏈路保護：可選雙鏈路 或 多鏈路自動保護切換，多種保護模式可選。
業務類型多：可選FXO/FXS、2/4線E&M、異步/同步RS232、異步/同步RS422、RS485、10/100BASE-T、V.21/V.22、V.24、V.34、開關量、磁石電話、熱線電話、ADS-B雷達、VHF甚高頻、同步雷達數據、氣象自觀數據、轉報數據、氣象雷達數據、盲降數據等IO業務板。
安裝維護方便：可插入自檢測試信號，檢驗信道傳輸狀況，協助設備開通與方便維護。
集中監控系統：可選網管功能，自動加載全網設備配置信息，可配置各端口參數，自環檢測等功能。
遠程升級：通過網管平臺對本地設備和遠端設備的軟件在線升級。
